Авария на 4 энергоблоке ЧАЭС
Одна из самых страшных атомных аварий. Произошла на 4 энергоблоке ЧАЭС 26 апреля 1986 года, во время проведения испытаний реактора на безопасность. В результате реактор энергоблока был полностью разрушен, обрушилась кровля и возник пожар. Во время аварии в атмосферу попало большое количество радиоактивной пыли. Значительная площадь вокруг чернобольской атомной станции, подверглась радиационному загрязнению

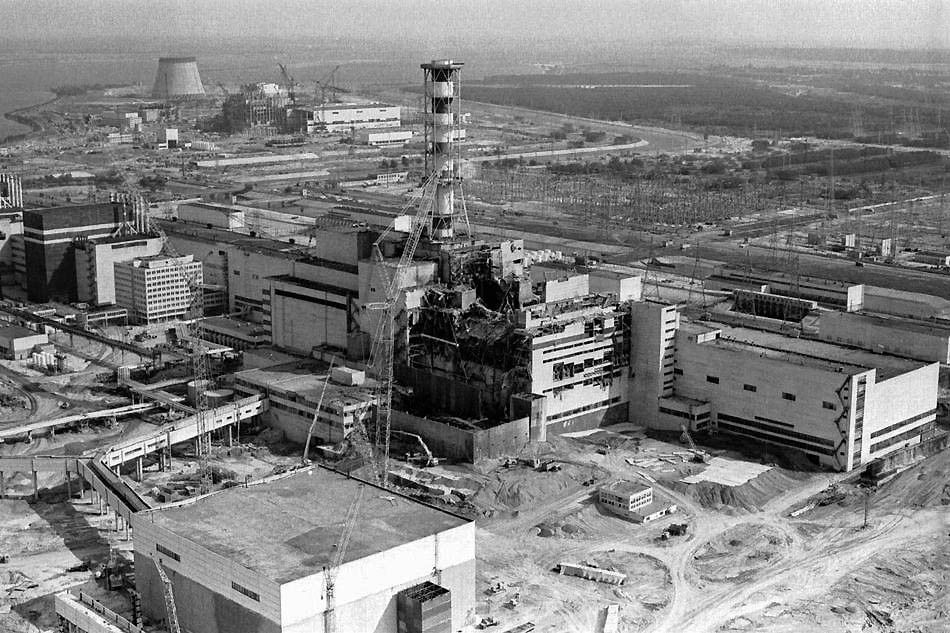

ЧАЭС после взрыва 4 энергоблока
Причины аварии
Авария произошла из-за многочисленных мелких конструктивных дефектов реакторов типа РБМК
- Концевой эффект стрежней стержней управления и защиты(СУЗ)
- Положительный паровой коэффициент реактивности
- Медленная аварийная защита(АЗ)
- Значительное выгорание топлива, перед проведением испытаний
Хронология событий
25 апреля 1986 планировалось провести испытания реактора на безопасность, перед остановкой 4 энергоблока на планово-предупредительный ремонт. Во время испытаний планировалось проверить, можно ли использовать кинетическую энергию ротора турбогенератора(ТГ), в качестве дополнительного источника питания, для обеспечения электропитанием питательных насосов (ПН) и главных циркуляционных насосов (ГЦН) в случае обесточивания электроснабжения собственных нужд станции. Это были не первые подобные испытания(до этого они заканчивались неудачно). После доработки систем электроснабжения, ранее были проведены эти испытания, только на остановленном реакторе, данное же испытание было максимально приближено к реальности.
25 апреля 1986 года началось «испытание турбогенератора № 8 в режимах совместного выбега с нагрузкой собственных нужд». Испытания должны были быть проведены днем(25 апреля), однако при отключении одного ТГ, диспетчер энерго системы запретил дальнейшее снижение, до прохождения вечернего максимума энергопотребления, из-за чего испытания перенеслись на ночь. Согласно Программе испытаний мощность реактора должна была быть снижена с номинальной мощности 3200 МВт тепловых до 700—1000 МВт.
| Время (по оперативному журналу) | Событие |
|---|---|
| 25 апреля 1986 г. | |
| 01:06 | Начало разгрузки блока ОЗР = 31 стержню РР |
| 03:45 | Начата замена состава газовой продувки графитовой кладки реактора с азотно-гелиевой смеси на азот |
| 03:47 | Тепловая мощность реактора 1600 МВт |
| 04:13-12:36 | Поочередное измерение характеристик систем регулирования и вибрационных характеристик ТГ-7,-8 при постоянной тепловой мощности реактора 1500 МВт |
| 07:10 | ОЗР равен 13,2 стержня РР |
| 13 ч 05 мин | Отключен от сети ТГ-7 |
| 14 ч 00 мин | САОР отключена от КМПЦ |
| 14 ч 00 мин | Отсрочка выполнения программы испытаний по требованию диспетчера Киевэнерго |
| 15 ч 20 мин | ОЗР равен 16,8 стержня РР |
| 18 ч 50 мин | Нагрузка оборудования собственных нужд, не участвующего в испытаниях, переведена на электропитание от рабочего трансформатора Т6 |
| 23 ч 10 мин | Продолжена разгрузка энергоблока, ОЗР равен 26 стержням РР |
| 26 апреля 1986 г. | |
| 00 ч 05 мин | Тепловая мощность реактора составила 720 МВт |
| 00:28 | При тепловой мощности реактора около 500 МВт переход с системы локального автоматического регулирования мощности на АР мощности основного диапазона (1 АР, 2АР). В процессе перехода допущено непредусмотренное программой снижение тепловой мощности до 30 МВт (нейтронной мощности до нуля). Начат подъем мощности |
| 00 ч 34 мин 03 | с Аварийные отклонения уровня в барабанах-сепараторах(время по распечатке ДРЕГ) |
| 00 ч 43 мин 37 | с Аварийные отклонения уровня в барабанах-сепараторах(время по распечатке ДРЕГ) |
| 00 ч 52 мин 27 с | |
| 01 ч 00 мин 04 с | |
| 01 ч 09 мин 45 с | |
| 01 ч 18 мин 52 с | |
| 00 ч 36 мин 24 с | Уставка АЗ по снижению давления в барабанах- сепараторах переведена с 55 на 50 кг/см2 |
| с 00 ч 39 мин 32 | Программа ДРЕГ не работала |
| до 00 ч 43 мин 35 с | Персоналом блокирован сигнал АЗ по останову двух ТГ(Время по распечатке ДРЕГ) |
| с 00 ч 41 мин до 01 ч 16 мин (по оперативному журналу) | Отключение от сети ТГ-8 для снятия вибрационных характеристик на холостом ходу |
| с 00 ч 52 мин 35 с до 00 ч 59 мин 54 с | Программа ДРЕГ не работала |
| 01 ч 03 мин (по оперативному журналу) | Тепловая мощность реактора поднята до 200 МВт и застабилизирована |
| 01 ч 03 мин (по оперативному журналу) | Включен в работу седьмой ГЦН (ГНЦ-12) |
| 01 ч 07 мин (по оперативному журналу) | Включен в работу восьмой ГЦН (ГНЦ-22) |
| 01 ч 12 мин 10 с до 01 ч 18 мин 49 с | Программа ДРЕГ не работала |
| 01 ч 19 мин 39 с до 01 ч 19 мин 44 с | Зарегистрирован сигнал «1 ПК-ВВЕРХ» |
| с 01 ч 19 мин 57 с | Сигнал «1 ПК-ВВЕРХ» |
| 01 ч 22 мин 30 с | Произведена запись параметров на магнитную ленту. (Расчет произведен после аварии на Смоленской АЭС, ОЗР по программе ПРИЗМА оказался равен 8 стержням РР) |
| 01 ч 23 мин 04 с | Подана команда «Осциллограф включен», закрыты стопорно регулирующие клапаны турбины № 8. Начался выбег четырех ГЦН: —13, —23 (секция 8РА), —14, —24 (секция 8РБ) |
| 01 ч 23 мин 10 с | Нажатие кнопки МПА |
| 01 ч 23 мин 30 с | Снялся сигнал «1 ПК-ВВЕРХ» (длительность 3 мин 33 с) |
| 01 ч 23 мин 40 с(01 ч 23 мин 39 с по телетайпу) | Нажата кнопка АЗ-5. Стержни АЗ и РР начали движение в активную зону |
| 01 ч 23 мин 43 с | Появились сигналы АЗ по периоду разгона — период менее 20 с; а также по превышению мощности — мощность более 530 МВт |
| 01 ч 23 мин 46 с | Отключение первой пары «выбегающих» ГЦН |
| 01 ч 23 мин 46,5 с | Отключение второй пары «выбегающих» ГЦН |
| 01 ч 23 мин 47 с | Резкое снижение расходов (на 40 %) ГЦН, не участвующих в выбеге (ГЦН-11, —12, —21, —22) и недостоверное показание расходов ГЦН, участвующих в выбеге (ГЦН-13, —14, —23, —24); резкое увеличение давления в БС; резкий подъем уровня в БС; сигналы «неисправность измерительной части» обоих АР основного диапазона (1АР, 2АР); |
| 01:23:48 | Восстановление расходов на ГЦН, не участвующих в выбеге, до значений, близких к исходным; на выбегающих ГЦН левой стороны восстановление расходов на 15 % ниже исходного; на выбегающих ГЦН правой стороны восстановление расхода на 10 % от исходного для ГЦН-24; и недостоверность для ГЦН-23; дальнейший рост давления в БС (левая сторона — 75,2 кгс/см2, правая — 88,2 кгс/см2) и уровня в БС; срабатывание БРУ-К1, БРУ-К2 |
| 01:23:49 | Сигнал АЗ «повышение давления в РП (разрыв ТК)»; сигнал «нет напряжения=48 в» (снято питание муфт сервоприводов СУЗ); сигналы «неисправность исполнительной части 1 АР, 2АР». Из записи в оперативном журнале старшего инженера управления реактором: «01 ч 24 мин: Сильные удары, стержни СУЗ остановились, не дойдя до НК (нижних концевиков). Выведен ключ питания муфт |
После аварии
Непосредственно во время взрыва на 4-м энергоблоке погиб один человек — оператор главных циркуляционных насосов Валерий Ходемчук (тело не найдено). Ещё один, сотрудник пусконаладочного предприятия Владимир Шашенок, получил перелом позвоночника и многочисленные ожоги и в 6:00 того же дня умер в припятской медсанчасти № 126. Впоследствии у 134 сотрудников ЧАЭС и членов спасательных команд, находившихся на станции во время взрыва, развилась лучевая болезнь, 28 из них умерли в течение следующих нескольких месяцев.
Наличие высокого уровня радиации было достоверно установлено только к 3:30, так как из двух имевшихся приборов на 1000 Р/ч один вышел из строя, а другой оказался недоступен из-за возникших завалов. Поэтому в первые часы аварии были неизвестны реальные уровни радиации в помещениях блока и вокруг него.
В результате взрыва появились множественные очаги возгорания, которые могли перекинуться на третий энергоблок. Внутри р смены Операторам выдали респираторы и таблетки йодида калия и велели продолжать работу. В 05:00 начальник реакторного отделения № 3 Юрий Багдасаров принял решение остановить реактор (вопреки требованиям главного инженера Николая Фомина).
Героизм оперативного персонала
Оперативный персонал станции, первым принял на себя удар этой страшной аварии. Рискуя собственной жизнью персонал Турбинного и реакторного цеха, слил масло из турбин и вытеснил водород из генераторов. Начальник электро цеха А. Г. Левченко и начальник смены блока Акимов разобрали электро схемы и обесточили большую часть кабелей(чтобы остановить короткие замыкания и предотвратить возникновение новых очагов пожара).
